上海拜顿自控设备有限公司
AC2000-02 AC3000-03 AC4000-04 AC5000-10

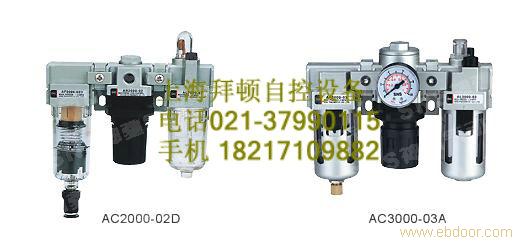

气动三联件
一、结构特点
在气动技术中，将空气过滤器、减压阀和油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。空气过滤减压阀设计轻小，安装方便，因此，它与气动变送器，气动调节器，阀门定位器等产品安装在一起配套使用。若将空气过滤器的减压阀设计成一个整体，成为二联件。
二、工作原理
AFC、BFC 系列
型号
AFC1500
AFC2000
BFG2000
BFG3000
BFG4000
工作介质
空气
接管口径
PT1/8
PT1/4
PT3/8
PT1/2
虑芯精度
40U
调节压力范围
0.5~8.5Kgf/cm2
可调压力
9.5Kgf/cm2
保证耐压力
15.0Kgf/cm2
使用温度范围
5~60℃
虑水杯容量
15CC
给油杯容量
25CC
90CC
建议润滑用油
ISOVG32或同级用油
重量
0.5kg
构成
元件
过滤调压器
AFR1500
AFG2000
给油器
AL1500
AL2000
BL2000
BL3000
BL4000
C、BC系列
AC1500
AC2000
AC3000
AC4000
60CC
0.7kg
0.9kg
AF1500
AF2000
BF2000
BF3000
BF4000
调压阀
AR1500
AR2000
BR2000
BR3000
BR4000
