DQ4000-W部分回转电动装置DQ3200、DQ2000.

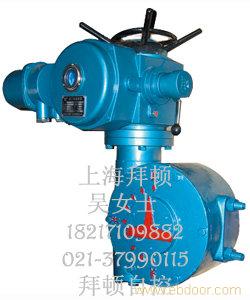

上海拜顿阀门电动装置DQ型阀门电动装置、DQ电动头、DQ电装、DQ电动执行器、DQ电动执行机构由级ZB、ZC型多回转阀门电动装置和第二级DJA型叠加减速器两部分组成，是我厂在原来的基础上（原减速器为DJ型）广泛地吸取了国内外阀门控制的先进经验而设计的产品。
产品型号有：
DQ200、DQ400、DQ600、DQ800、DQ1000、DQ1600、DQ3200、DQ4000
DQW10、DQW15、DQW20、DQW30、DQW45、DQW60、DQW90、DQW120、DQW180、DQW250、DQW500
具有结构紧凑，性能可靠，调整方便等特点。性能指标达到JB/T 8528-1997标准。 该系列阀门电动装置用于阀瓣做部分回转运动的阀门，如球阀、蝶阀、风门等。是对阀门实现远控、集控和自控的必不可少的驱动装置，是工业管道系统控制中的重要单元，广泛应用于电站、石油、化工、冶金等行业。

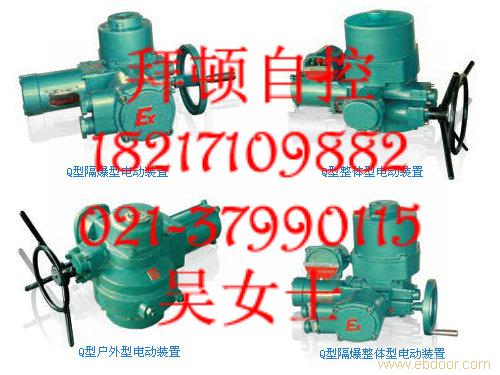

一体防爆型特点:
1、概述
DQ-Z部分回转阀门电动装置广泛应用于工业驱动蝶阀,球阀、旋塞阀等做部分回转的阀门,产品性能稳定,做90度旋转,手电动自由切换,操作简单!护等级IP65。 DQ-Z部分回转阀门电动装置把电气控制部分与常规电装合成一体简称整体式一体化电装。有一体化开关型,隔爆一体化开关型两种。本系列电装对用户安装、调试,检修十分方便,可大大地节省安装费用,缩短安装周期,可现场按钮连续操作,也可远控,集控和自控,内部有相序识别及缺相保护功能,防护等级IP65（为67）。整体开关型DQ-Z设有远程控制模块,远程带点动或联动操作,输出4-20mA电流反馈信号！ DQ-Z类不需配套的电控箱/柜集中控制,现场按钮现场控制,远程有DCS或PLC集中控制,同时输出相应的4-20mA反馈信号！产品特点传动机构的一体型设计,使产品具有体积小和简洁的外观。所有结合部位均有密封措施，防护等级可达IP68(GB4208-93。输出转矩100Nm-80000Nm。容易调整的行程控制机构。安全可靠、无切换手柄的全自动手／电动切换。多种设计满足不同需要：户外型、防爆型、整体型、调节型。连接尺寸、输出性能及电气接线等可根据用户的需要定制。
整体型电装是在Z普通型基础上派生而成，增加了不少电器和电子元件，整体普通型电气部分主要由多功能模块MK1 远程控制模块MK2 按钮盒指示灯、开度表、接触器等组成。多功能模块MK1又由相位识别器XS、接触器互锁保护器HB和直流电源DC三部分组成。远程模块MK2由四个固态继电器和三个拨码开关组成 。整体调节型电气部分由调节 模块TMK、接触器等组成。控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
调节模块可接收和输出4～20ma标准信号。电气元件安装在一块可翻转的板上，以便对力矩控制、行程控制器、开度机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，打开盖子为现场操作。
行程控制机构，采用十进制计数器?恚刂凭雀摺Ｎ盗型ㄓ貌考浣峁梗涔ぷ髟砦河杉跛傧淠诘囊欢源笮∩〕萋执鞫〕萋郑?FONT face="Times New Roman">Z=8），再带动计数器工作。如果计数器按阀门开、关的位置已调好，当计数器随输出轴转动到预先调整好的位置（圈数）时，则凸轮将转动90°，迫使微动开关动作，切断电机电源，使电机停转，从而实现对电动装置行程（转圈 数）的控制。
2、结构、外形大小及连接尺寸、电气原理图和普通型相似。
3、安装方法及注意事项
本装置可可垂直，水平安装，但电机不可向下，应便于接线，调试和手动操作。同一只微动开关的常开和常闭触点上不允许施加不同的电源。安装与阀门连接的牙嵌轴向间隙不小于1-2mm。通电前检查接地是否可靠。新装的电动装置电动时，必须检查电机相序，控制线路是否正确，以防电机失控。
|
